42Crmo钢棒价格：5300.00元/吨 最小起订量：10 吨 供货总量：100 吨 发货期限：自买家付款之日起10天内发货 有效期至：长期有效

氧化铝土矿多集中在河南，山西，贵州，云南等，目前多采用二段磨矿方式，一段棒磨机粗碎，二段球磨机细碎，我公司专业生产一段棒磨机添加介质—42Crmo-A材质热处理钢棒，经过调直，加热，回火工艺处理，42crmo钢棒硬度达到HRC45-55度，直线度3mm/m，保证使用过程中不发生弯棒，断棒事故。
目前多数棒磨机所用42CrMo钢棒多为钢厂出厂的圆钢，或者经所谓的热处理的正火圆钢，表面硬度不过25度左右，也不能有效提高42铬钼钢棒在磨机中的研磨效率和耐磨性能，处理不当还会造成42CrMo钢棒全身硬度不一致，导致钢棒存在软点，容易出现断棒，弯棒事故，下面详细介绍下钢厂出厂的42洛钼圆钢与我司42铬钼耐磨钢棒的区别，便于客户了解产品差别，选择使用。

 1. 42crmo合金钢棒的主要技术要求

42crmo合金钢棒主要用作棒磨机添加介质，被广泛应用于煤矿、有色金属矿山、氧化铝和铁矿的开采等行业。对42crmo合金钢棒的技术要求为：1）热轧表面硬度≥25HRC；2）棒材的外形，每米弯曲度≤3mm；3）根据客户定尺而做，目前根据的棒磨机型号主要42crmo钢棒型号为：2350mm,2500mm，2650mm，2950mm；4）规格一般为：直径75mm，80mm，85mm热轧圆钢；

 2. 42crmo热轧圆钢使用过程中出现的问题

1）由于钢厂出厂的42crmo钢棒属于热轧圆钢，表面硬度≥25HRC，硬度偏低，由此造成在磨矿过程中棒耗过高，断棒率风险加大，造成棒磨机停机检修时间过长，同时工人换棒时间周期较短，增大工人劳动强度，最终未能有效发挥棒磨机工作效率，提高了选矿成本。

2）42crmo合金钢棒不直度要求＜3mm，这在使用过程中以证明可能会造成4cr合金钢棒在磨机里排列的不紧密，中间存有较大细缝，加大42crmo合金钢棒出现乱棒的事故率；

3）定尺方面，目前随着选矿工艺日渐成熟，棒磨机规格也在加大，云南铜锌矿所用的42crmo材质耐磨钢棒规格为：直径70mm*2.45m钢棒，直径和长度的加大，但是钢棒工艺未做改进，还是保持原来的表面硬度和不直度要求，这就加大了钢棒的断棒事故率和乱棒情况的发生。

 3. 新型42crmo材质耐磨钢棒的技术优点比较

1）我司购买钢厂42crmo材质圆钢作为原材料，来料以后根据客户所需尺寸，有自动切割机可准确无误的做好钢棒尺寸公差，在42crmo耐磨钢棒不直度问题上，采用钢棒调直机处理，可使钢棒的不直度控制在≤1mm；

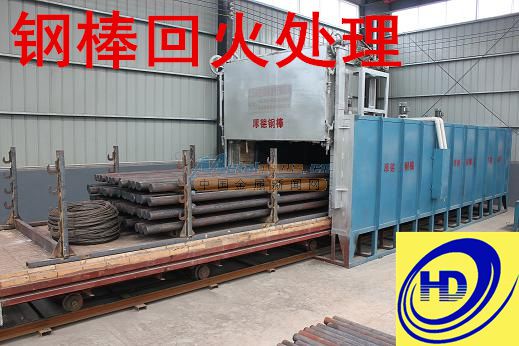

2）经中频炉加工热处理，可使42crmo材质圆钢达到表面硬度50HRC，然后经过回火工艺处理，使42crmo耐磨钢棒硬度保持一致，达到HCR45-55度，钢棒全身无软点，避免42crmo钢棒断棒乱棒事故的出现，耐磨性能提高30%-50%，降低棒耗的同时就是减少磨机停机检修时间和工人的劳动强度，最终降低选矿成本，增加产品价格竞争力。

2 钢棒规格及要求

  2.1    70mm×5400mm      40t；

  2.2    80mm×5400mm      52t；

  2.3    90mm×5400mm      65t；

  2.4    100mm×5400mm    163t；

  2.5    用于铝土矿一段磨磨机使用，磨机转数：17r/min；单台产能大于180t/h以上；

3 物料性质

  3.1 铝土矿

                               化 学 成 份

Al2O3 SiO2 CaO Fe2O3 TiO2 Na2Os SO3 MgO Na2Ok CO2 结晶水 其他 小计

64.47 14.18 0.64 3.54 2.04 0.097 0.13 1.24 0.29 0.47 11.8 2.35 100

  矿石附着水： ≤5%；莫氏硬度4-8；

  注：附着水含量5%，原矿密度：3.2 t/m3，原矿散密度：1.75 t/m3；

 3.2 石灰

 化 学 成 份

成 分 Al2O3 SiO2 Fe2O3 CO2 CaO 其它 合计

含量（%） 1.17 1.52 0.66 6.96 87.45 2.25 100

          注：石灰加入量以全CaO计为12%

 3.3  循环母液(g/l)

化 学 成 份

Al2O3 Na2Ok Na2Oc CO2 H2O附 比重 Rp

132.01  245 22.76  16.15  952.83  1374.10  0.5388

  3.4  出磨粒度：0~1mm；

  3.5 入磨铝土矿A/S：4.5±2.0；

4. 钢棒相关技术条件及要求

  4.1、衬板以甲方配置衬板为准；介质：铝矿石料浆；介质温度：≤100℃；介质颗粒：≤25mm占90%；介质PH值：≥10。

  4.2钢棒基本参数；钢棒长度：5400±20mm；直径误差：≤1.2mm，即钢棒任意截面直径要求为标准直径±1.2mm；直线度：≤1.0mm/m，即取任意一段钢棒最大弯曲量应≤1.0mm/m*长度（m），整个长度最大弯曲量应≤4.0mm。

  4.3材质：40Cr或性能更优产品（最终以技术协议为准）。

  4.4棒耗：吨矿石棒耗≤190g/t

5.质量保证

  5.1   订购的钢棒除应满足本技术规范书外，供方还应提供产品的材质、证明等文件；

  5.2、 产品应外观光滑、无弯曲、无椭圆现象；

  5.3、 产品在库存期间不发生变形弯曲；

  5.4、 正常使用过程中不断棒、不变形、不失圆；

6.包装和运输

  6.1  在包装扎带上应标明钢棒的订货号、发货号、产品铭牌；

  6.2  整体产品或分别运输时都要适合汽车吊运输和装载的要求；

  6.3  钢棒每10根为一捆进行捆扎，且扎绑满足吊装安全；
